ZAPOJENÍ SPOTŘEBIČŮ DO TROJÚHELNÍKU



Pokus ukazuje, jak se napětí z trojfázového generátoru může převádět na spotřebiče. Jedním z možných zapojení spotřebičů je zapojení do trojúhelníku. Spotřebiče konstruované na větší výkon (elektromotory) se připojují současně ke všem fázovým vodičům. Jejich elektrický obvod má tři stejné části zapojené do trojúhelníku (ty jsou ve video ukázce nahrazeny třemi žárovkami).


Doporučujeme nejprve shlédnout video ukázku „Trojfázový generátor“.



Pomůcky: panel trojfázového generátoru, panel se zapojením do trojúhelníku,

                 tři destičky se žárovkami, spojovací vodiče



Panel se zapojením do trojúhelníku je propojený s panelem trojfázového generátoru (tři fázové vodiče).

Při zapojení do trojúhelníku vedeme proud ke spotřebiči třemi vodiči.

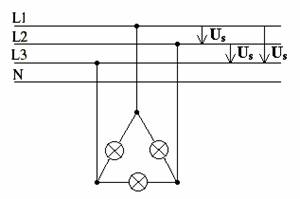

Každá žárovka je připojena ke sdruženému napětí.



Když demonstrátor otáčí magnetem, žárovky svítí (to, že blikají, je dáno frekvencí otáčení magnetu)




Poznámka:

Další zapojení spotřebiče je zapojení do hvězdy (viz video ukázka „Zapojení do hvězdy“).

Zapojení do trojúhelníku se používá u spotřebičů konstruovaných na větší výkon.
