Analýza grafů s využitím tabletu2014-01-23

Měřit a zpracovávat fyzikální jevy bez počítače? S tabletem snadno a zábavně. Těmito větami chci uvést zajímavou metodu zpracování dat pomocí programu Vernier Graphical Analysis (pro iOS i pro Android). Samozřejmě na tabletu.

Představte si skupinu žáků, kteří mají k dispozici tablet nebo chytrý telefon. A sebe jako pedagoga, který má před sebou měřící senzorické zařízení (s možností ovládání rovněž pomocí tabletu). Žáci mají nainstalovanou aplikaci, jsou připojeni přes společnou wi-fi, a především mají připravený scénář pro zpracování výstupů ze zachyceného zvuku. Přidaná hodnota celé práce je v okamžitém zobrazení stejných grafických záznamů v žákovských zařízeních. Aniž by museli něco kreslit, mají graf nikoli jako výsledek své práce, ale jako zdroj pro další analýzu. Jde o představu reálnou, nebo velmi vzdálenou?

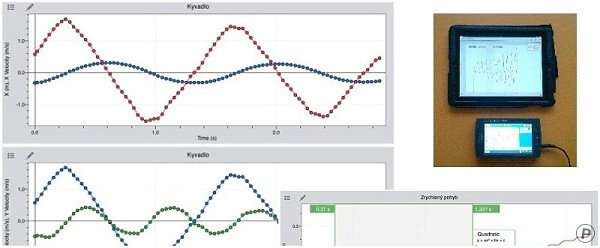

Graphical Analysis

Spolupráce s aplikací Vernier Video Physics

Graphical Analysis zpracovává grafy z naměřených hodnot a umožňuje jejich prezentaci pomocí obrázků nebo tabulkových dat. Je otázkou, kde se dají zdrojové údaje pořídit? Pro mobilní zařízení s iOS (od verze 6) existuje vynikající aplikace Video Physics. Ta umí export naměřených hodnot z natočených pohybových jevů. Výhodou je, že prakticky na celou akci potřebujete pouze tablet. Uvedený obrázek prezentuje rovnoměrný zrychlený pohyb, přičemž zde precizuje výstupy z videa. Na grafu je krásně vidět kvadratická změna dráhy. Výhodou aplikace je možnost prokreslení výsledků křivkou, dále lze naměřené hodnoty zobrazit v tabulce, popř. vyexportovat do tabulkového kalkulátoru.

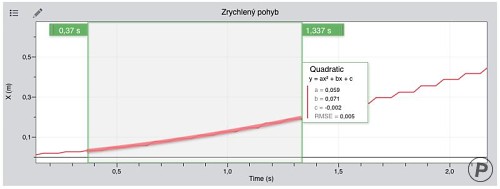

Zrychlený pohyb

Zrychlený pohyb - výstup z aplikace Vernier Video Physics

Spolupráce s přístrojem LabQuest 2

Zajímavý způsob je ve využití měřících modulů v jiném zařízení. iPad je totiž schopen i z nich zaznamenat hodnoty získané při pokusech a dále je analyzovat. Konkrétně zde jde o Vernier LabQuest 2, což je senzorická souprava pro měření. Musím říct, že propojení tabletu a LabQuestu je geniální! Přes společnou wi-fi se oba přístroje spolehlivě propojí, a potom již stačí naměřená data zpracovávat v aplikaci na iPadu. Kromě toho lze měření pomocí tabletu pouštět. Vyzkoušel jsem tři senzory, které jsou součástí zařízení: snímání zvuku, teploty a světla (viz obrázky). Komunikace mezi iPladem a LabQuestem je nakažlivá a aplikaci Graphical Analysis zvedá do výrazně vyšší úrovně než u programu Video Physics. Velkou výhodou je rychlost provedení pokusů a prakticky okamžité pořízení výstupů. Učitel se může zabývat hlavně žáky, což jej posouvá do role mentora. Vzhledem k množství přídavných senzorů je zřejmé, že využitelnost je obrovská.

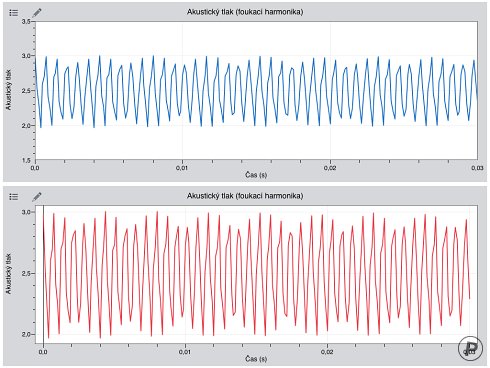

Akustický tlak

Akustický tlak (různé výšky tónů) - výstup ze zařízení Vernier LabQuest 2

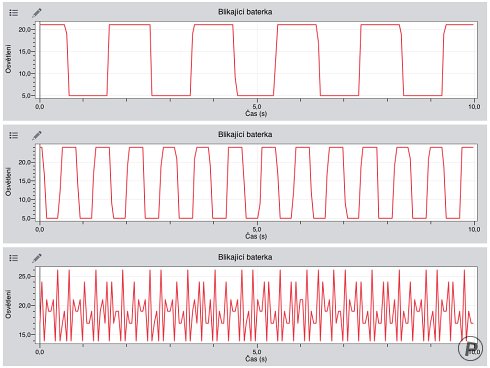

Osvětlení

Měření osvětlení (blikání) - výstup ze zařízení Vernier LabQuest 2

Jde to i bez dalších zařízení

Další příklad ukazuje, jak dalece je aplikace funkční i bez doprovodných modulů. Graphical Analysis umí využít v tabletu zabudovaný akcelerometr a analyzovat tak pohybové jevy. Použil jsem skákající míč, u kterého se vykreslí závislost zrychlení na čase během dvou odrazů. Pro výuku je ale tento výstup obtížně použitelný, vykreslení ve směru jednotlivých os (x,y,z) není snadné interpretovat. Jedinou šancí je použití dvou nebo tří grafů pod sebou, přičemž vždy bude uveden jeden směr vybrané osy. Analyzovat tuto situaci ale moc nelze.

Zajímavější je jiný přístup: využití aplikace jako nástroje pro zpracování laboratorní práce. Do interních tabulek se zapíšou naměřené hodnoty a pomocí funkce se doplní graf o modelovou křivku. I když tuto metodu není problém realizovat pomocí nějakého tabulkového kalkulátoru, v tabletu má podobné měření motivační náboj a pro žáky je určitě přístupnější než Excel nebo Calc.

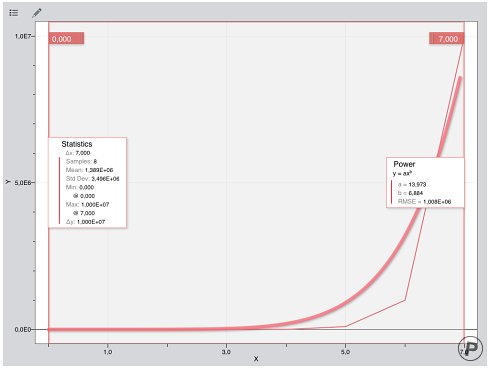

Zápis do tabulky

Grafické zpracování údajů zapsaných do tabulky - výstup z aplikace Vernier Graphical Analysis

Poradí si i s výstupy z Logger Pro

Při použití soustavy Vernier potřebujete software pro zpracování naměřených údajů. K dispozici jsou programy Logger Lite, který je zdarma ke stažení, a placený Logger Pro. Oba mají odlišný výstupní formát, přičemž Graphical Analysis na iPadu umí docela dobře analyzovat výsledná měření z druhého uvedeného. Jak ale soubor do aplikace dostat, když tablet nemá společné úložiště? Řešení je nakonec velmi jednoduché. Stačí použít například Dropbox, který ukládá do cloudu (na externí servery). V Dropboxu na iPadu pouze otevřete příslušný soubor a exportujete do Graphical Analysis. Zbytek již znáte. I když nemám možnost Logger Pro 3 používat, na webu www.vernier.com je ke stažení několik hotových měření. Pro vyzkoušení určitě stačí, navíc obsahují kompletní výstupy včetně textové části. Samozřejmě v angličtině.

(program Logger Pro včetně české lokalizace lze zdarma používat 30 dní na vyzkoušení, zde jej můžete stáhnout, pozn. red.)

Shrnutí

Výsledné grafy lze prokládat známými křivkami, přičemž se z numerických odhadů nabídne i funkční předpis. U některých náročnějších operací již iPad 2 hardwarově nestíhá, problémy jsou naštěstí jen občasné. Je dobré s tím ale počítat, neboť tento model je i přes novější typy stále v prodeji. Metoda je založena na výběru intervalu a následném prokreslení nějakou funkcí mezi jeho hranicemi. Křivky lze barevně odlišit a díky tomu, že v jednom výstupu mohu mít i tři grafy (příp. jeden graf třikrát), jde o zajímavou metodu pro porovnávání výsledků.

Aplikace Graphical Analysis pro iPad je placená, nikde jsem k ní nenašel český manuál, ten ale není potřeba (v případě potíží či dotazů se můžete obrátit na českou podporu na info@vernier.cz, pozn. red.). Na stránkách www.vernier.com je dostatek informací v angličtině, videa na YouTube jsou spíše ilustrativní. Je k dispozici také Graphical Analysis pro Android, funkčnost jsem testoval na tabletu Nexus 7. Má sice některá omezení, ale z hlediska zapojení do kolaboratorní výuky jde o dostačující pomůcku především díky dostupnosti a jednoduchému ovládání. V každém případě jde o aplikaci, která je vhodná pro odbornější přístup, zájemcům o hlubší zkoumání fyzikálních jevů dává velký prostor pro zpracování naměřených hodnot a docela kvalitní výstupy.

Autorem článku je Petr Chlebek, Gymnázium Sokolov a Krajské vzdělávací centrum. Článek byl publikován na http://metodik.kvcso.cz/
