Elektrické bludiště

(Projekt: Václav Bartoněk a Vlastimil Formánek - KMD Klobouky u Brna)

Potřeby: pevná kartonová krabice s otevíracím víkem, nýtky, pravítko, tužka, nůžky se špičkou, vodič bez izolace, vodič s izolací, plochá baterie, žárovička, kousek alobalu, korková zátka

Provedení:

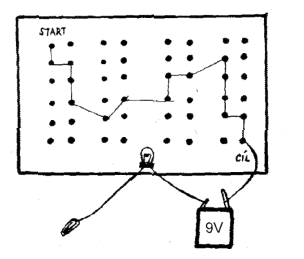

Na víčko nakreslíme rozmístění nýtků v několika řadách - bludiště. Špičkou nůžek uděláme díry, do kterých zasadíme nýtky. Pak vezmeme vodič bez izolace a jeden jeho konec připojíme zespodu krabice k nýtku označujícího start. Pak libovolně propojujeme tento vodič k nýtkům na spodní straně víka až k nýtku označujícímu cíl. Propojení tímto vodičem zakončíme u jednoho pólu baterie, kterou dáme dovnitř krabice. Druhý pól baterie spojíme se žárovičkou (spodním koncem), která je umístěna v objímce z korkové zátky. Ke druhému kontaktu žárovky (objímce) připojíme izolovaný vodič, na jehož konec přichytíme kancelářskou sponku. Vedle startu nalepíme malý magnet, na který můžeme kancelářskou sponku odkládat.

Úkol: Najdi propojení mezi jednotlivými nýtky od startu k cíli.

Řešení:

Cestu bludištěm hledáme tak, že dáváme sponku na nýtky. Zasvítí-li žárovečka, nýtek leží na trati vodiče (uzavřeli jsme elektrický obvod). Tyto nýtky si značíme do předem připraveného plánku bludiště a pak celou trať tužko propojíme.Můžeme uspořádat soutěž (měříme čas a správnost rozluštění bludiště).
