Můžeš použít
uhlíkovou tyčinku k výrobě nového monočlánku?
(Zpracováno podle projektu
Mariky Žbánkové a Jany Balatkové z KMP při ZŠ
Litovel, Jungmannova ul.)

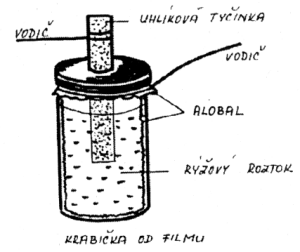

Potřeby: uhlíková tyčinka, krabička od filmu,
alobal, nůžky, rýže v sáčku, hrnec, 2 vodiče,
voltmetr
Příprava:
- celý vnitřek krabičky od
filmu vylož alobalem tak, aby část alobalu z
krabičky vyčnívala
- podle návodu uvař sáček
rýže, vychladlý vývar nalij do krabičky s
alobalem
- do víčka krabičky od
filmu nožem nebo nůžkami propíchni otvor a
zasuň do něj uhlíkovu tyčinku
- tímto víčkem krabičku
od filmu uzavři
- na koncích dvou vodičů
odstraň izolaci, odizolovaný konec jednoho
vodiče naviň okolo uhlíku
- druhý vodič omotej
odizolovaným koncem okolo vyčnívajícího
alobalu na krabičce
Provedení:
- vyrobil sis nový
elektrický článek - zdroj napětí
- voltmetrem zkus změřit
napětí na jeho koncích
Vysvětlení:
- galvanický článek je
tvořen dvěma různými elektrodami ponořenými
do roztoku - tzv. eletkrolytu
- v našem článku je
elektrolytem vývar z rýže, kladná elektroda
(anoda) uhlíková tyčinka a záporná elektroda
(katoda) alobal
- vznik stálého napětí
mezi elektrodami je způsoben chemickou reakcí
mezi povrchem elektrod a elektrolytem
- odborníci říkají, že
galvanický článek je zdroj stejnosměrného
napětí, založený na přeměně energie
chemických reakcí v elektrickou energii
- na našem vyrobeném
monočlánku můžeš naměřit napětí až 1,25
V
|
