Název pokusu: Plasma válec

Poloha v iQparku: 4A

Tématické zařazení pokusu:

  1. Elektrický proud v plynech a ve vakuu

Popis

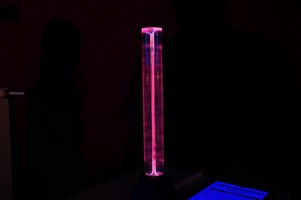

Jedná se o skleněný válec, který je naplněn inertním plynem za sníženého tlaku. V jeho ose je umístěna elektroda zdroje vysokého napětí a frekvence. Na elektrodě je tedy velmi vysoký potenciál, řádově desítky kilovolt. Silné elektrické pole je příčinou úniku elektronů z povrchu elektrody, které pak dále ionizují okolní plyn. Ionizovaný plyn je excitován do stavu s vyšší energií, při návratu na nižší energetickou hladinu vyzáří přebytek energie v podobě fotonu. To je důvodem záření, které pozorujeme. K podobnému efektu dochází také v případě klasického blesku, který vidíme za bouřky.

Současně s elektrodou uvnitř je nabíjena i skleněný válec a elektrické pole bychom tak nalezli i v jeho okolí. Pokud se válce někdo dotkne, uzemní ji, stane se součástí elektrického obvodu a teče jím proud. Tento proud je však velmi malý, navíc se díky vysoké frekvenci zdroje uplatňuje tzv. skin efekt.

Je nutné dodat, že sklo v tomto případě proud nevede. Můžeme si představit, že vnitřní a vnější stěna se chovají jako desky kondenzátoru, mezi nimiž je dielektrikum. Sklo se v tomto případě chová jako kondenzátor ve střídavém obvodu. Dotkneme-li se skla prstem, ovlivníme rozložení náboje a tím zapříčíme uhození právě do tohoto místa.
